La noue de toiture, le creux où deux pans se rejoignent

Dès qu’un toit n’est plus un simple rectangle à deux pans, des lignes de rencontre apparaissent. Quand deux versants se rejoignent en formant une arête saillante, on parle d’arêtier. Quand ils se rejoignent en creux, on parle de noue. On en trouve au raccord d’une aile de maison en L, d’un pignon secondaire, d’une lucarne ou d’un chien-assis.

Toute l’eau qui tombe sur les deux pans voisins converge vers cette ligne. La noue reçoit donc un débit bien plus fort que la couverture courante. L’Agence Qualité Construction cite les noues parmi les points singuliers où se produisent la plupart des infiltrations des couvertures en petits éléments, avec les faîtages, les arêtiers, les solins, les rives et l’égout.

Il existe deux grandes familles, et le choix dépend du matériau de couverture, de la pente, du climat et du DTU applicable.

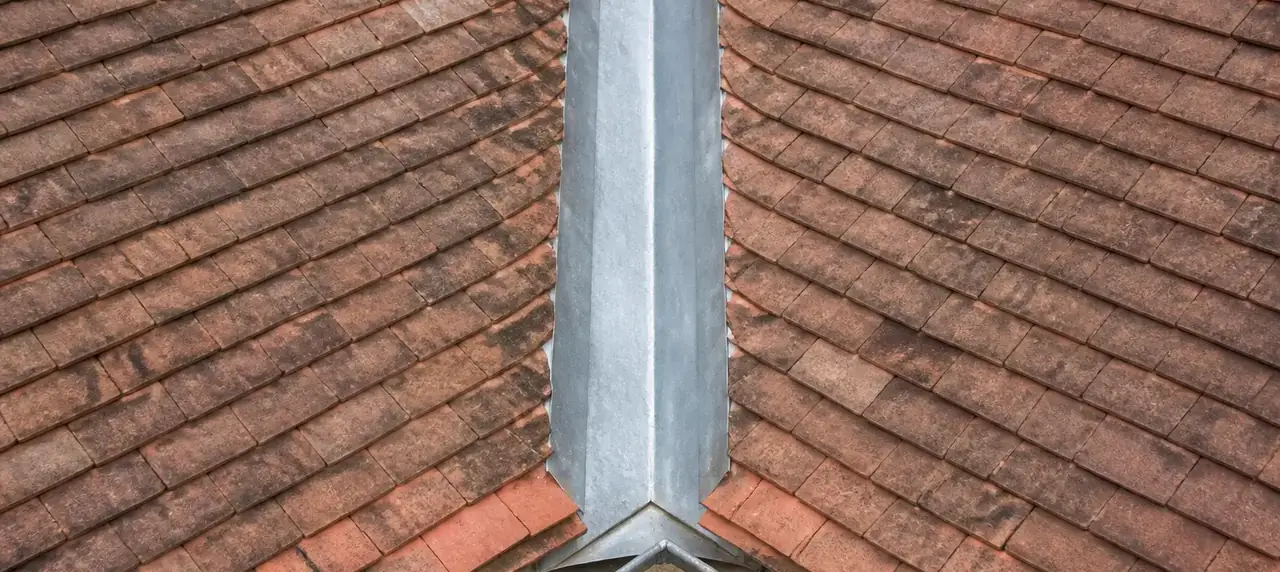

La noue ouverte, ou noue métallique, laisse voir une bande de métal façonnée en creux, en V ou en W, posée sur un support en planches. Le zinc est le plus courant ; on rencontre aussi le plomb et le cuivre. Les tuiles ou les ardoises des deux versants s’arrêtent de part et d’autre et recouvrent les bords de la feuille. Cette noue évacue bien l’eau et se contrôle facilement à l’œil.

La noue fermée ne montre pas de métal. Les éléments de couverture des deux pans se rejoignent sur la ligne de noue : ardoises taillées, tuiles de noue spécifiques, ou bardeaux croisés sur les toits en bardeaux. Elle est plus discrète mais demande une taille très précise. Sur les couvertures en bardeaux, on parle aussi de noue tissée, où les bardeaux des deux pans s’entrecroisent.

La fiche pathologie de l’AQC sur les couvertures en tuile identifie plusieurs causes liées aux noues. Côté conception :

• les coupes biaises de tuiles romanes au droit des noues, qui favorisent les entrées de neige poudreuse ;
• un défaut de dimensionnement des noues et des chéneaux.

Côté exécution :

• un relevé insuffisant des noues et des couloirs ;
• un recouvrement insuffisant de la première rangée de tuiles sur la noue.

La même fiche donne la règle de l’art pour ce dernier point : en rive de noue, les tuiles doivent être tranchées en biais, parallèlement à l’axe de la noue, de façon que le recouvrement sur le métal soit au moins de 80 mm, mesuré perpendiculairement à l’axe. Un recouvrement plus court laisse passer l’eau quand la noue est en charge ou quand le vent la pousse sur le côté.

L’entretien joue aussi. La fiche d’entretien des couvertures de l’AQC cite un exemple parlant : les épines de pin accumulées dans les noues peuvent former des barrages qui détournent l’eau et la font passer en grande quantité sous la couverture. Feuilles, mousses et nids produisent le même effet. Un démoussage de toiture complet inclut le dégagement des noues.

La noue est un angle rentrant entre deux versants. L’arêtier d’une croupe est l’angle saillant, celui qui dessine une arête vers le ciel ; il rejette l’eau de part et d’autre au lieu de la recueillir. Le chéneau est un canal qui recueille l’eau en bas de versant ou entre deux toits, et qu’on dimensionne comme une gouttière. Le solin contre un mur traite la rencontre entre un versant et une paroi verticale. Une noue aboutit souvent dans une gouttière ou un chéneau, et peut longer un solin près d’une lucarne : ces ouvrages se suivent sans se remplacer.

Nous décrivons le travail du professionnel pour que vous sachiez ce qu’il va faire, pas pour le reproduire. Une noue se situe au milieu du toit, loin des points d’appui : le risque de chute est réel, et l’INRS cite la charpente et la rupture d’un élément fragile parmi les situations de chute de hauteur.

Le couvreur dépose les tuiles ou ardoises de rive de noue sur toute la longueur, contrôle le support en planches, remplace la feuille métallique, façonnée et assemblée par le zingueur, puis repose les éléments de couverture en les taillant avec le recouvrement prévu. Il vérifie le raccord en bas, là où la noue se déverse dans la gouttière, et en haut, sous le faîtage. Une noue dont seul le métal est percé peut parfois se reprendre localement ; le diagnostic lui revient.
